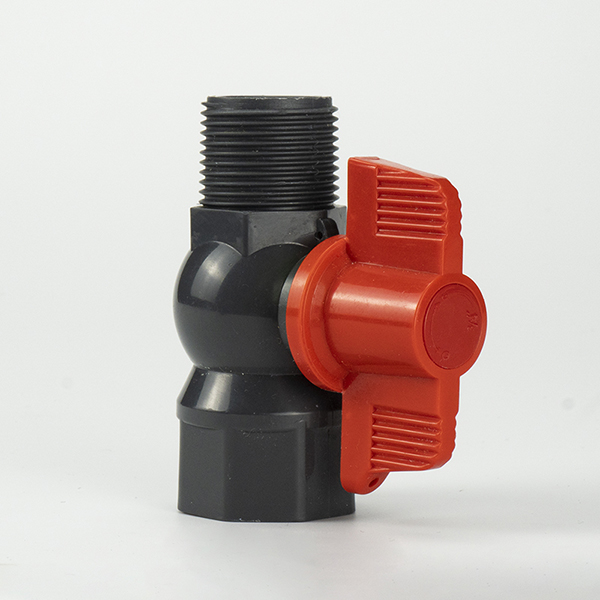

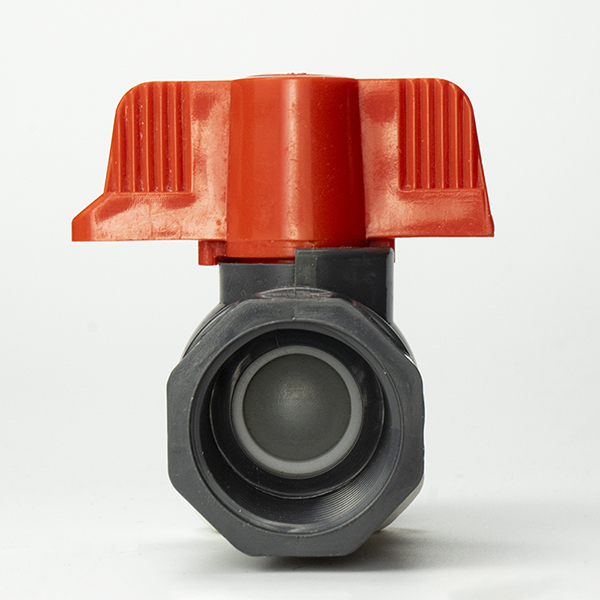

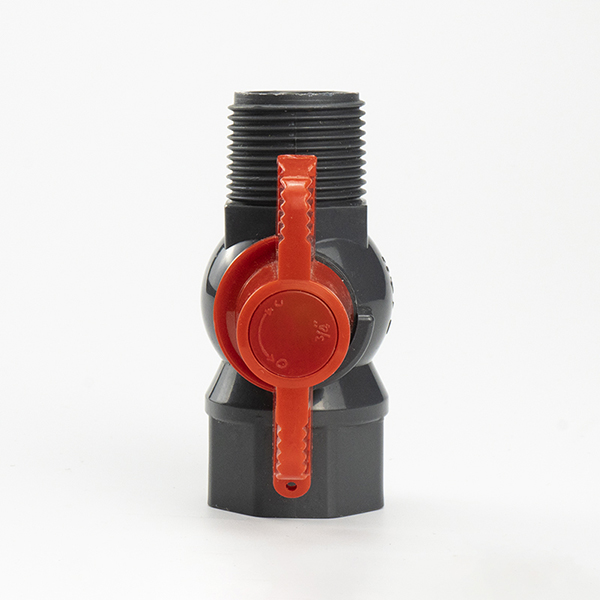

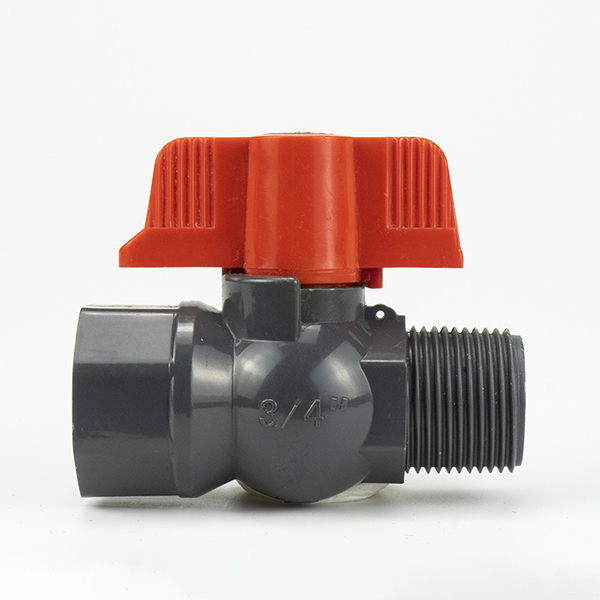

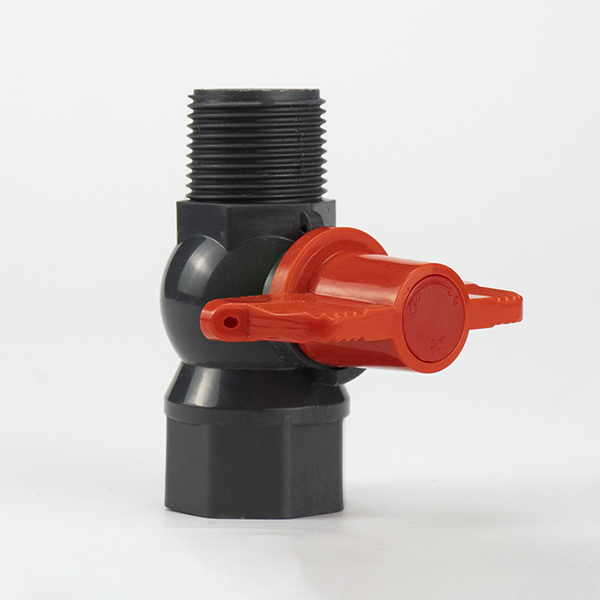

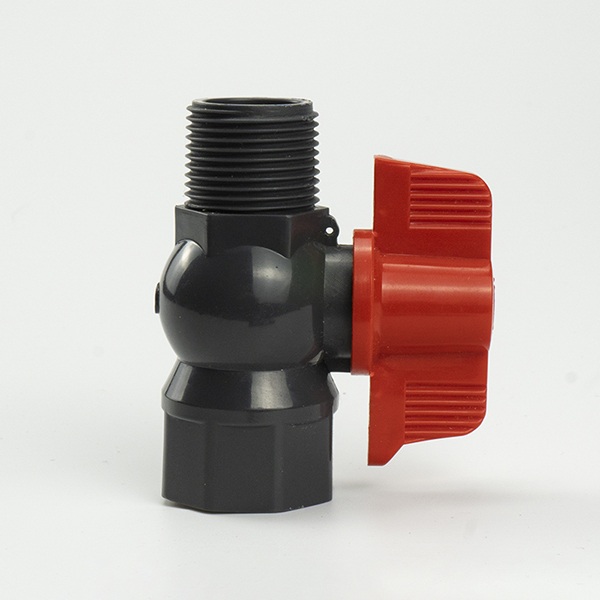

PVC டபுள் யூனியன் பித்தளை பந்து வால்வு பிளாஸ்டிக் UPVC PVC பால் வால்வுகள் 1″ இன்ச் PVC Mf பால் வால்வு
சாதன அளவுருக்கள்
பிராண்ட் பெயர்:PNTEK
பயன்: விவசாய நீர்ப்பாசனம்/மரிகல்ச்சர்/நீச்சல் குளம்/பொறியியல் கட்டுமானம்
நிறம்: தேர்வுக்கு பல வண்ணங்கள் உள்ளன
பொருள்: UPVC
ஊடக வெப்பநிலை: அதிக வெப்பநிலை, குறைந்த வெப்பநிலை, நடுத்தர வெப்பநிலை, சாதாரண வெப்பநிலை
தயாரிப்பு ஆயுள்: > 500,000 முறை திறந்து மூடவும்
தயாரிப்பு விளக்கம்
எங்கள் நிறுவனத்தின் பந்து வால்வு அரிப்பை நன்றாகத் தாங்கும், எனவே அதன் சேவை வாழ்க்கையை திறம்பட நீட்டிக்க முடியும், மேலும் தயாரிப்பு மிகவும் நெகிழ்வானது மற்றும் வசதியானது, அதிக வலிமை மற்றும் குறைந்த கசிவு, எனவே இது நுகர்வோரால் மிகவும் பாராட்டப்படுகிறது. அவை உட்புற மற்றும் வெளிப்புற வடிகால் உட்பட தொழில்துறை மற்றும் சிவில் கட்டிடங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
கழிவுநீர் குழாய் திட்டங்கள், அரிப்பு இரசாயன நிலைமைகள் மற்றும் விவசாய நீர்ப்பாசன முறைக்கு பயன்படுத்தப்படலாம்.
தவிர, காற்றோட்டக் குழாய் மற்றும் வடிகால் பைப்லைன் போன்றவற்றுக்கும் அவை பொருத்தமானவை. ஒரு பொருளுக்குக் கூட, வெவ்வேறு பயன்பாட்டு சூழ்நிலைகளுக்கு வெவ்வேறு அளவிலான தயாரிப்புகள் எங்களிடம் உள்ளன. நீங்கள் பெறும் தயாரிப்புகள் நல்லவை என்பதை உறுதிப்படுத்த 100% கசிவு சோதனை. தயாரிப்புகள் சர்வதேச தரத்தை எட்டுவதை உறுதி செய்வதற்காக உற்பத்தி செய்யும் போது சாதாரண தயாரிப்புகள் ஆய்வு இருக்கும்.
சூடான மற்றும் குளிர்ந்த நீர் வழங்கல் மற்றும் தொழில்துறை குழாய் பொறியியல் பயன்பாடுகளில் பிளாஸ்டிக் குழாய்களின் விகிதம் தொடர்ந்து அதிகரித்து வருவதால், பிளாஸ்டிக் குழாய் அமைப்புகளில் பிளாஸ்டிக் வால்வுகளின் தரக் கட்டுப்பாடு பெருகிய முறையில் முக்கியத்துவம் பெறுகிறது.
தயாரிப்பு நன்மைகள்
1, குறைந்த எடை மற்றும் அதிக வலிமை
2. பயன்படுத்தப்படும் போது அதிர்வு சத்தம் இல்லை
3. திறக்க மற்றும் மூடுவதற்கு எளிதானது
4. சிறிய பந்து வால்வு நிறுவ எளிதானது
5. குறைந்த கசிவு விகிதம், 100% பேக்கிங் முன் சோதிக்கப்பட்டது
6. திரவ எதிர்ப்பு சிறியது
7. பந்து வால்வின் கைப்பிடி பொருள்: ஏபிஎஸ், உடல் பொருள்: பிவிசி
8. காரம் மற்றும் அமில எதிர்ப்பு
9. மென்மையான நிறம் மற்றும் சிறந்த வடிவமைப்பு
10. சுற்றுச்சூழல் நட்பு, நச்சுத்தன்மையற்றது
11. அன்றாட வாழ்வில் பரவலாகப் பயன்படுத்தப்படுகிறது: கட்டுமானம், விவசாய நீர்ப்பாசனம், தொழில், தோட்டம், நீச்சல் குளம்...
12. இந்த பந்து வால்வுகள் 20 மிமீ முதல் 110 மிமீ வரையிலான அளவுகளில் வழங்கப்படுகின்றன (1/2'' முதல் 4'' வரை)
13. கிடைக்கும் நிறம்: பச்சை, சாம்பல், வெள்ளை, பழுப்பு, நீலம்
14. சான்றிதழ்: ISO 9001, சீனா சோதனை
புராணம் மற்றும் உடல் வரைபடம்
கூறு பொருள்
பொருள் விவரக்குறிப்பு
| எண் | பகுதி | பொருள் | QTY |
| 1 | உடல் | UPVC,CPVC | 1 |
| 2 | ஸ்டெம் ஓ-ரிங் | EPDM,FPM(NBR) | 1 |
| 3 | STEM | UPVC,CPVC | 1 |
| 4 | பந்து | UPVC,CPVC | 1 |
| 5 | இருக்கை முத்திரை | TPE,TPVC,TPO | 2 |
| 6 | CAP | பிவிசி, ஏபிஎஸ் | 1 |
| 7 | கைப்பிடி | பிவிசி, ஏபிஎஸ் | 1 |
| 8 | திருகு | SS304, ஸ்டீல் | 1 |
மாதிரி அளவு அளவுரு ஒப்பீட்டு அட்டவணை
| பரிமாணம் | அலகு | |||||||||||
| மாதிரி | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| அளவு | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | அங்குலம் | ||
| thd./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
| ANSI | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
| DIN | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 30 | 35.5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm | ||
